Sauermann condenspomp: alle modellen, aansluitinstructies en het juiste model kiezen

De Sauermann SI-10 is de meest verkochte condenspomp binnen het Sauermann-assortiment en is ontworpen voor gebruik bij standaard split-airconditioners en kleine klimaatunits in de woningbouw en lichte commerciële toepassingen. De pomp heeft een maximale pompopbrengst van circa 10 liter per uur en een maximale opvoerhoogte van 5 meter. Hij werkt op 230V wisselstroom en wordt gevoed via de stekker of kan worden aangetakt op de stuurstroomkring van de airco. De SI-10 beschikt over een vlottersysteem dat de pomp automatisch inschakelt zodra het condensreservoir een ingesteld niveau bereikt. Wanneer de vlotter niet naar behoren werkt, kan de vlotter apart worden vervangen zonder de complete pomp te hoeven afvoeren. De SI-10 is compact genoeg om direct achter of onder de meeste binnenunits te monteren. Voor toepassingen met een hogere condensproductie of een langere afvoerleiding is de SI-20 of een groter model de betere keuze.

De Sauermann SI-10 Univers L is een uitgebreide versie van de standaard SI-10, ontworpen om een breder scala aan installatiescenario's te dekken zonder dat je een ander pompmodel nodig hebt. Het voornaamste verschil zit in de aansluitflexibiliteit: de Univers L-versie biedt meer aansluitopties voor de condensingang en afvoeruitgang, waardoor hij past bij meer binnenunit-types en installatieconfiguraties. Daarnaast is de Univers L doorgaans voorzien van een iets groter condensreservoir, wat de pompfrequentie verlaagt en de levensduur van de pomp ten goede komt. Voor installateurs die één pomptyp willen gebruiken voor diverse merken en modellen klimaatunits (Daikin, Mitsubishi, LG, en andere), is de SI-10 Univers L daarmee efficiënter in de praktijk dan de standaard SI-10. De pompopbrengst en opvoerhoogte zijn vergelijkbaar met die van de reguliere SI-10, dus als je al weet dat de standaard SI-10 voldoet, hoef je niet per se naar de Univers L-versie te upgraden.

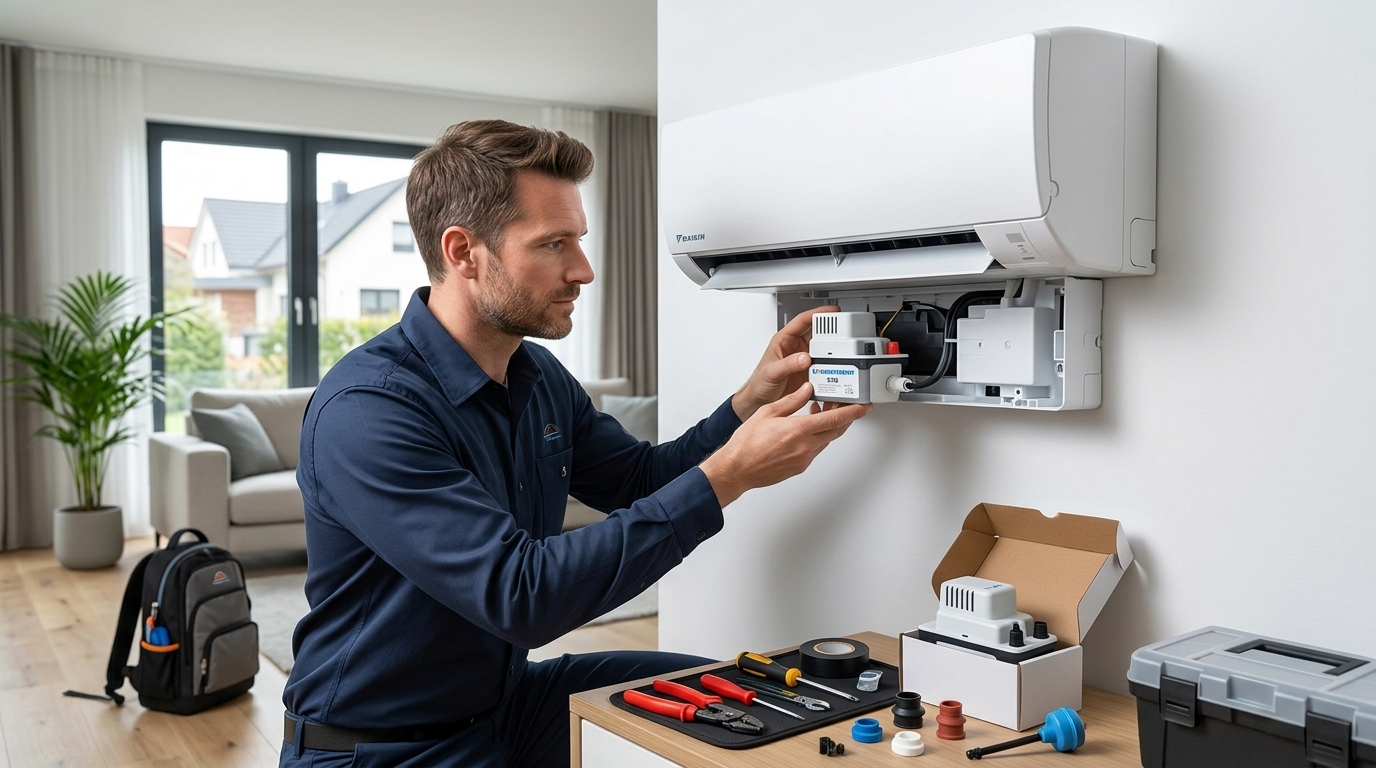

Het aansluiten van een Sauermann condenspomp op een airco bestaat uit een mechanisch en een elektrisch deel. Mechanisch: verbind de condensafvoer van de binnenunit (doorgaans een slang van 16 of 20 mm) via een verloopstuk met de pompingang. Sluit op de pompuitgang een afvoerslang aan van 6 of 8 mm diameter, afhankelijk van het model, en voer deze af naar het dichtstbijzijnde afvoerpunt met zo weinig mogelijk bochten. Elektrisch: de SI-10 en de meeste andere Sauermann-modellen kunnen worden gevoed via 230V (stekker) of via de 24V stuurstroomkring van de binnenunit. Bij 24V aansluiting sluit je de pompdraad aan op de terminal die de binnenunit inschakelt, zodat pomp en airco gelijktijdig opstarten. Raadpleeg altijd de bij de pomp geleverde bedrading-schema's; Sauermann levert bij elk model een installatiehandleiding mee. Test na aansluiting de vlotterwerking door de condensbak handmatig te vullen en controleer of de pomp aanslaat en correct afvoert.

De Sauermann SI-20 is een krachtigere condenspomp dan de SI-10 en is geschikt voor klimaatunits met een hogere condensproductie of voor situaties waar een grotere opvoerhoogte nodig is. Waar de SI-10 maximaal 5 meter opvoerhoogte aankan, haalt de SI-20 tot circa 10 meter. Ook de pompopbrengst ligt hoger: de SI-20 verwerkt tot 20 liter per uur, wat hem geschikt maakt voor multi-split systemen of grotere binnenunits in commerciële ruimtes. Je kiest voor de SI-20 als de afstand naar het afvoerpunt groter is dan 5 meter, als er sprake is van een gecombineerde afvoer van meerdere airco-units, of als de technische specificaties van de klimaatunit een hogere condensproductie aangeven dan de SI-10 aankan. Net als de SI-10 werkt de SI-20 op 230V of 24V en is hij uitgerust met een geïntegreerde vlotter met noodstop-functie die de airco uitschakelt wanneer het condensniveau te hoog oploopt.

De Sauermann Delta Pack is een complete installatiekit voor condensafvoer, waarbij de condenspomp wordt geleverd samen met alle benodigde toebehoren voor een directe installatie. Afhankelijk van de specifieke Delta Pack variant bevat de set doorgaans: een SI-10 condenspomp, een rol afvoerslang van 6 mm, slangklemmen, bevestigingsmateriaal en aansluitadapters. Het idee achter de Delta Pack is dat een monteur op locatie niet hoeft terug te rijden voor een ontbrekend onderdeel: alles zit in één verpakking. Dit is met name handig bij nieuwbouw- of renovatieprojecten waar meerdere units tegelijk worden geïnstalleerd, omdat je per unit één Delta Pack meeneemt en niets vergeet. De Delta Pack is ook beschikbaar als SI-10 Delta Pack, waarbij de SI-10 de basis vormt van de set. Bij Clima Active zijn de Delta Pack sets op voorraad beschikbaar, inclusief losse navulling van de toebehoren als dat nodig is.

De Sauermann PE-5000, PE-5100 en PE-5200 zijn peristaltische condenspompen, wat ze fundamenteel anders maakt dan de vlotter-gestuurde SI-serie. Een peristaltische pomp werkt door een flexibele slang samen te knijpen met een roterende rotor, waardoor het vloeistof wordt voortbewogen zonder dat er een mechanische vlotter of drijvende sensor aanwezig is in het condenswater. Dit maakt peristaltische pompen onderhoudsarmer, stiller in bedrijf en beter bestand tegen vervuiling in het condenswater. De PE-5200 is het meest geavanceerde model in deze serie en biedt de hoogste opvoerhoogte en pompopbrengst van de drie. Peristaltische pompen worden vooral toegepast in moeilijk bereikbare installaties, hospitality-omgevingen waar geluid een factor is, en situaties waar de condensafvoer van meerdere units via één centraal punt verloopt. De aansluitlogica is vergelijkbaar met de SI-serie, maar de montage vereist specifieke aandacht voor de slangspanning in de rotorunit. Raadpleeg de installatiehandleiding van het betreffende PE-model voor de exacte montage-instructies.

De Sauermann SI-83 is een krachtige condenspomp die is ontworpen voor zwaardere klimaattoepassingen, zoals cassette-units, kanaalsystemen en installaties waar meerdere binnenunits samenkomen op één afvoerpunt. De SI-83 onderscheidt zich door een hogere pompopbrengst en een grotere condensreservoircapaciteit, wat de pompfrequentie verlaagt en de levensduur van de pomp verlengt. De pomp is compact van formaat maar verwerkt een substantieel groter volume condenswater per uur dan de SI-10 of SI-20. De SI-83 is uitgerust met een geïntegreerde vlotterschakelaar met noodstop: wanneer het condensniveau te hoog oploopt, wordt de klimaatunit automatisch uitgeschakeld om wateroverlast te voorkomen. Dit is een essentiële veiligheidsfunctie bij systemen die onbeheerd draaien, zoals in serverruimtes of winkelpanden. Vergelijkbaar in toepassingsgebied zijn de SI-82 en de SI-3100 UN 23, maar die laatste is specifiek bedoeld voor grotere commerciële cassettesystemen.

De vlotter van de Sauermann SI-10 is een drijver die in het condensreservoir van de pomp beweegt. Wanneer het condensniveau stijgt, heft de vlotter mee omhoog en activeert op een bepaald niveau een reed-contact of microswitch, waardoor de pompmotor inschakelt. Zakt het waterpeil nadat de pomp heeft gepompt, dan daalt de vlotter weer en schakelt de pomp uit. Dit is een simpel maar betrouwbaar mechanisme. De vlotter kan na verloop van tijd slijtage vertonen, kalkafzetting ophopen of mechanisch klemvast raken, wat leidt tot een pomp die voortdurend draait of juist niet meer aanslaat. Symptomen van een defecte vlotter zijn: de pomp draait constant zonder water af te voeren, de pomp slaat niet aan terwijl het reservoir vol staat, of de airco valt uit op een hoogwaternoodstop. In al deze gevallen is het vervangen van de vlotter de eerste stap, nog vóór je de hele pomp vervangt. Sauermann levert vlotters als los reserveonderdeel, beschikbaar bij Clima Active.

De Sauermann accessoire-codes acc00205, acc00801 en acc00947 verwijzen naar specifieke aanvullende onderdelen binnen het Sauermann assortiment, bedoeld voor gebruik in combinatie met de condenspompen van de SI- en PE-serie. ACC00205 is een veelgebruikt aansluitaccessoire, doorgaans een verloopkoppeling of adapterset die de aansluiting van de pomp op afwijkende condensuitlopen van binnenunits mogelijk maakt. ACC00801 betreft een alarmkabel of alarmuitbreiding waarmee de noodstopfunctie van de pomp kan worden doorgeleid naar een centraal beheersysteem of BMS. ACC00947 is een specifieke toebehoren-set voor uitgebreide montagesituaties. De exacte toepassingen van deze codes zijn afhankelijk van de pompgeneratie waarvoor ze bedoeld zijn; raadpleeg de Sauermann productdocumentatie of neem contact op met Clima Active via 085-208 77 55 om te bevestigen welke code past bij jouw specifieke pompsituatie. Alle drie de accessoire-codes zijn opvraagbaar bij Clima Active.

De Sauermann SI-51 en SI-52 zijn condenspompen die zijn ontworpen voor gebruik bij fan-coil units en kanaalsystemen, en daarmee een iets ander toepassingsprofiel hebben dan de SI-10 en SI-20 die doorgaans bij split-airconditioners worden ingezet. De SI-51 is de basisversie binnen dit sub-segment en de SI-52 biedt aanvullende aansluitopties of een hogere capaciteit, afhankelijk van de configuratie. Beide modellen zijn compact en zijn ontworpen om direct in de condensbak of afvoerleiding van een fan-coil of luchtbehandelingsunit te worden gemonteerd. Ze werken op 230V of 24V afhankelijk van de uitvoering, en zijn voorzien van een vlotterschakelaar met noodstopfunctie. Voor installateurs die werken aan hotels, kantoren of vergelijkbare omgevingen met fan-coil installaties zijn de SI-51 en SI-52 de standaardkeuze binnen het Sauermann gamma, terwijl de SI-10 en SI-20 meer thuishoren bij de residentiële split-markt.

De Sauermann SI-2750 en SI-27 zijn condenspompen die zijn ontworpen voor specifieke installatiescenario's waarbij ruimtegebrek of een bijzondere montagehoek een rol speelt. De SI-27 is een platte, laagbouwende condenspomp die bijzonder geschikt is voor cassette-airconditioners en andere units waarbij de pompruimte beperkt is. Het compacte profiel van de SI-27 maakt hem ook toepasbaar in situaties waar een standaard pomp niet past vanwege de afmetingen van de installatieruimte. De SI-2750 is een variant met een specifieke capaciteit en aansluitconfiguratie die aansluit op bredere commerciële toepassingen. Beide modellen zijn uitgerust met de gebruikelijke vlotterbeveiliging en noodstopfunctie die standaard is binnen het Sauermann programma. Als je twijfelt of de SI-27 of SI-2750 de juiste keuze is voor jouw specifieke unit, neem dan contact op met Clima Active: met het unittype en de installatieschets kunnen wij snel bepalen welk model past.

De Sauermann SI-30 Detect+ is een condenspomp met een ingebouwde lekdetectiefunctie, wat hem onderscheidt van de standaard SI-serie. Naast de gebruikelijke pompfunctie beschikt de SI-30 Detect+ over een sensor die vocht op de vloer of in de installatieruimte detecteert, onafhankelijk van het vlotterniveau in het pompReservoir. Wanneer er vocht wordt gedetecteerd buiten het normale condensreservoir, geeft de pomp een alarm en kan de klimaatunit automatisch worden uitgeschakeld. Dit maakt de SI-30 Detect+ bij uitstek geschikt voor kritische omgevingen zoals serverruimtes, archieven, zorginstelling en andere ruimtes waar water op de vloer onmiddellijk schade kan veroorzaken. De pomp combineert daarmee twee functies die normaal gesproken aparte componenten vereisen: condensafvoer en lekdetectie. Voor woningbouw of standaard kantooromgevingen is de SI-30 Detect+ vaak een overkill, maar voor installaties met een hoge risicogevoeligheid is het een relevante meerwaarde die een extra sensor-component overbodig maakt.

De Sauermann SI-3100 UN 23 is een condenspomp die specifiek is ontworpen voor grotere commerciële klimaatinstallaties, zoals cassette-units van 4-weg uitblaas, grote kanaalsystemen en multi-zone klimaatinstallaties in kantoren, winkels en bedrijfsgebouwen. De pomp heeft een substantieel hogere pompopbrengst dan de SI-10 of SI-20 en is ontworpen om te integreren in systemen waarbij de condensafvoer van meerdere units via één centraal afvoerpunt verloopt. De aanduiding UN 23 verwijst naar een specifieke aansluitnorm of certificering die van toepassing is op installaties in bepaalde regio's of toepassingstypen. De SI-3100 UN 23 wordt typisch ingezet door klimaatinstallateurs in de utiliteitsbouw en is minder gangbaar in de residentiële markt. De montage vereist enige ervaring met commerciële klimaatinstallaties, met name wat betreft de elektrische aansluiting op het stuurstroomsysteem en de integratie met het BMS. Clima Active kan adviseren over de inzet van dit model bij specifieke projecten.
